Merci de tester au préalable à l'aide d'un multimètre l'ouverture et la fermeture de votre centralisation afin de connaître le montage adéquate à votre véhicule ( montage positif, négatif ou encore spécifique )

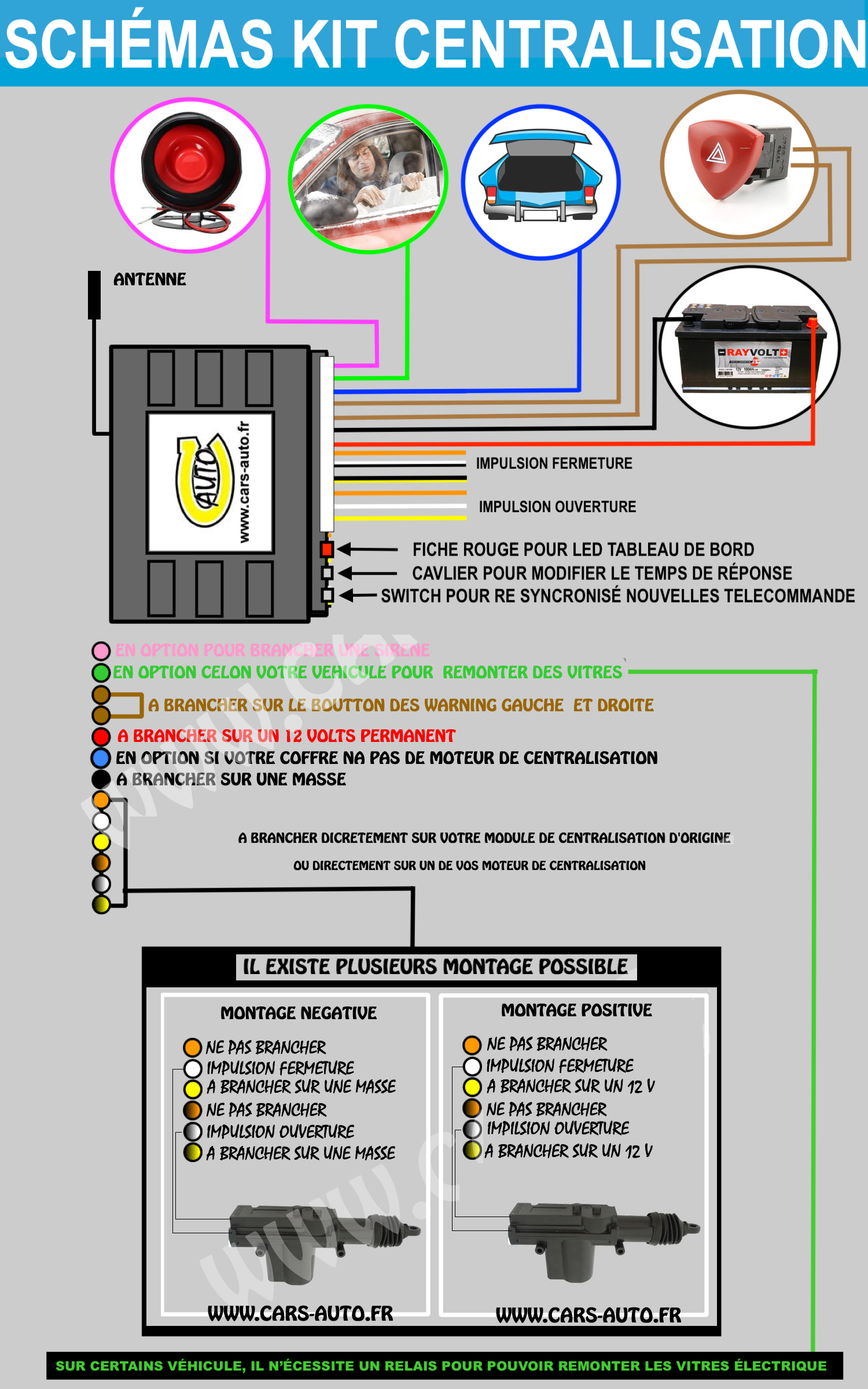

Montage spécifique kit centralisation
Montage spécifique 1
Orange sur ouverture
Blanc + orange/noir à brancher ensemble
Jaune sur du 12 volt
Blanc/noir sur fermeture
Jaune/noir sur une masse
Montage spécifique 2
Orange + orange/noir à brancher ensemble
Blanc ouverture
Jaune 12 volt
Blanc noir fermeture
Jaune/noir 12 volt
Montage spécifique 3
Orange masse
Blanc 12 volt moteur de porte
Jaune 12 volt
Orange/noir Négatif ( à brancher sur une masse)
Blanc/noir Fermeture moteur de porte
Jaune/noir A brancher sur un + 12 volt
Branchement Positif
Orange non connecté
Blanc impulsion ouverture des portes
Jaune + permanent 12 volt
Orange/noir non connecté
Blanc/noir Fermeture
Jaune/noir + permanent 12 volt
Branchement Négatif
Orange non connecté
Blanc impulsion fermeture des portes
Jaune Négatif ( à brancher sur une masse)
Orange/noir non connecté
Blanc/noir impulsion ouverture des portes
Jaune/noir Négatif ( à brancher sur une masse)
